машина для испытания глазурованной плитки на износ

I. Основные виды применения и сфера применения

Этот испытательный прибор спроектирован и изготовлен в строгом соответствии с международным стандартом ISO / DIS 10545 - 7 - 1966 "; Метод испытания на износостойкость поверхности плитки - глазурованной плитки & quot; а также китайский государственный стандарт GB / T 3810.7 - 2016 "; Метод испытания на износостойкость глазури плитки & quot;. Он помещает указанное количество абразивного материала на глазурь плитки, оттачивает образцы под абразивным агентом и визуально сравнивает различия в износе на глазури для классификации.

II. Основные технические показатели

Размер образца: 100 × 100 мм; Поддержка одновременного тестирования 3 или 8 образцов (также называемых « восьмиголовыми мельницами») Тесты с менее чем тремя или восемью образцами также возможны.

Расстояние от центра опорной пластины до каждого образца: 195 мм; Расстояние между соседними пробоотборниками равное.

Номинальная скорость опорной пластины: 300 rpm.

Экцентриситет: e = 22,5 мм.

Металлический зажим с резиновым уплотнением:

Внутренний диаметр: 83 мм;

Внутренняя высота: 25,5 мм;

Испытательная зона каждого приспособления: около 54 мм

Мощность двигателя: 0,55 кВт.

Источник питания: 380В, 50Гц.

III. Основная структура и принцип работы

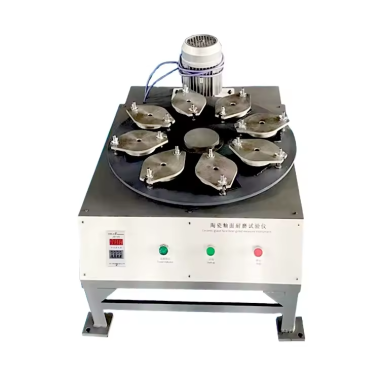

Испытатель состоит из главного компьютера, приводного механизма, опорной пластины, восьми резиновых уплотнительных металлических зажимов и электрической системы управления. Двигательная опорная пластина вращается со скоростью 300 rpm, создавая эксцентричное движение (e = 22,5 мм), так что каждый образец перемещается по круговому пути диаметром * * 45 мм * *. Затем абразивный материал перемалывает эмаль образца. Электрическая система управления автоматизирует испытания с помощью заданного числа оборотов; Когда достигается целевое значение, он автоматически останавливается.

Основные особенности:

Инновационный дизайн, плавная работа, низкий шум, дружественный интерфейс.

Можно тестировать до 8 образцов одновременно (или меньше).

Установка цифровых реле времени; После включения электричества ручной контроль не требуется.

Включая запасные части:

Испытательный компьютер LM.

Набор стальных шариков (абразив)

1 кг порошка из белого корунда F80.

Наблюдаемый ящик (необязательно; требуется дополнительная плата)

Наблюдение

I. ЦЕЛЬ

Наблюдающая коробка используется в сочетании с измерительным прибором на износ глазурованной плитки M - типа, который визуально проверяет режим износа на плитке после испытания. Соответствует требованиям стандарта к устройствам наблюдения:

ISO / DIS 10545 - 7 - 1996 (Метод испытания на износостойкость поверхностей плитки - глазурованной плитки)

GB / T 3810.7 - 2006; GB / T 3810.7 - 2016 (метод испытания на износостойкость глазури плитки)

II. Основные технические показатели

Напряжение: 220В, мощность: 200Вт.

Освещение:

Две люминесцентные лампы с цветовой температурой 6000 - 6500K.

Освещение: поверхность плитки 300 лх (источник света перпендикулярен образцу)

Размер корпуса: 610×610×610мм.

Интерьер: окрашен в натуральный серый цвет.

Описание использования: При наблюдении избегайте прямого воздействия света.

III. Принципиальная схема
